स्टील प्लेट बेवेलर एज बेवेलिंग मशीन

स्टील प्लेट बेवेलर एज बेवेलिंग मशीन

चाहे आप 50{1}मंजिला स्टील फ्रेम खड़ा कर रहे हों, बर्फीले श्रेणी के टैंकर का पतवार बना रहे हों, या हवा के डिब्बे प्रीफैब्रिकेट कर रहे हों, स्वचालित बेवलिंग मशीन कच्ची हो जाती है, मिल{4}किनारे की प्लेट कोड में तैयार हो जाती है, वेल्ड हो जाती है, वेल्ड हो जाती है, एक ही ठंडे मिलिंग पास में अनुकूल ज्यामिति मिल जाती है। यह उपकरण क्या है, इसका उपयोग कहां किया जाता है, और यह प्रत्येक विरासती एज-प्रीप विधि से बेहतर प्रदर्शन क्यों करता है, इसके बारे में नीचे एक संक्षिप्त लेकिन संपूर्ण मार्गदर्शिका दी गई है।

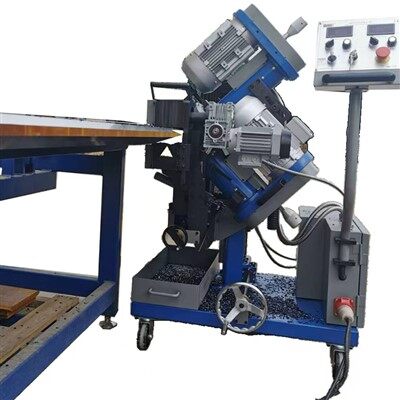

स्वचालित स्टील प्लेट बेवलिंग मशीन आमतौर पर एक वर्कटेबल, क्लैंपिंग डिवाइस, प्रोसेसिंग हेड, कंट्रोल सिस्टम इत्यादि से बनी होती है। इसका कार्य सिद्धांत वर्कपीस पर फ्लैट वर्कपीस को ठीक करना है और फिर क्लैंपिंग डिवाइस के माध्यम से वर्कपीस को स्थिर रूप से ठीक करना है। इसके बाद, प्रसंस्करण प्रमुख स्वचालित रूप से कटिंग, चैम्बरिंग और वेल्डिंग तैयारी जैसे कार्य करेगा। प्रसंस्करण पूरा होने के बाद, मशीन स्वचालित रूप से वर्कपीस को पलट देगी, ऊपर का असंसाधित भाग उजागर हो जाएगा और प्रसंस्करण जारी रहेगा।

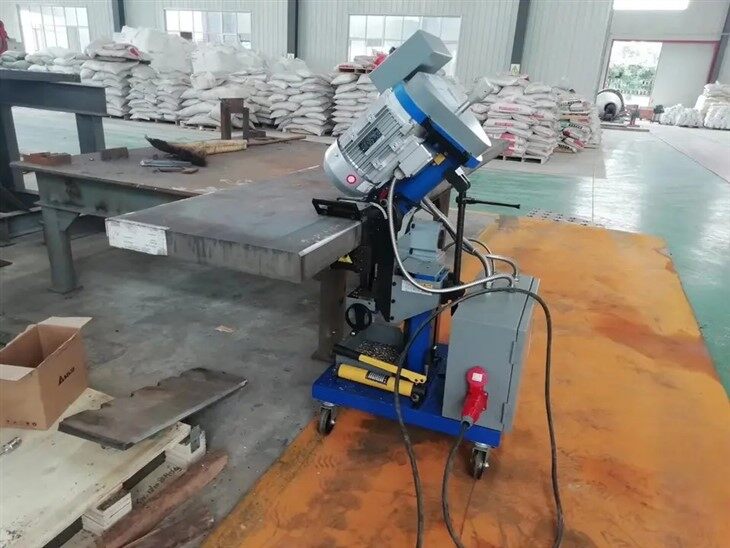

स्टील प्लेट बेवलिंग मशीन वास्तव में क्या है?

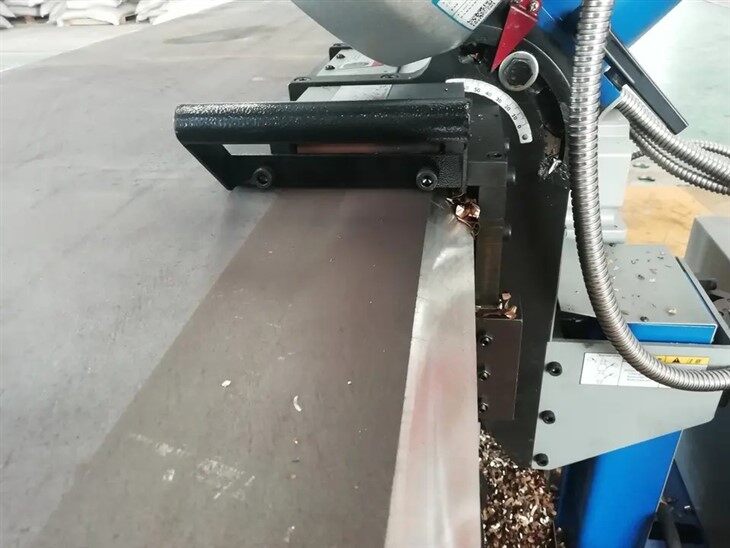

इसके मूल में यह एक स्वयं-चालित, ठंडी-ठंडी मिलिंग इकाई है जो स्टील प्लेट के किनारे के साथ चलती है और वी, वाई, जे, एक्स या मिश्रित बेवेल बनाने के लिए धातु की नियंत्रित मात्रा को हटा देती है। थर्मल कटिंग के विपरीत, कोई ताप प्रभावित क्षेत्र (HAZ) नहीं बनता है, इसलिए प्लेट अपने मूल यांत्रिक गुणों को बरकरार रखती है और सपाट रहती है। कार्बाइड इंडेक्सेबल इंसर्ट को कार्बन स्टील, स्टेनलेस, डुप्लेक्स, इनकोनेल या एल्यूमीनियम के माध्यम से 2 मीटर/मिनट तक की फ़ीड दर पर उच्च गति वाले हेड स्लाइस पर लगाया जाता है। मैन्युअल पीसने की तुलना में दस गुना तेज और प्लाज्मा प्लानिंग की तुलना में तीन गुना तेज होता है।

मुख्य अनुप्रयोग क्षेत्र
भारी संरचनात्मक स्टील: ब्रिज गर्डर्स, बिल्डिंग कॉलम और अपतटीय जैकेट पूर्ण पैठ वेल्ड की मांग करते हैं। एक स्टील प्लेट बेवेलर 60 मिमी मोटी, 3 मीटर चौड़ी फ्लैंज प्लेटें 37.5 डिग्री के शीर्ष बेवल और 10 मिमी की जमीन के साथ चार मिनट से कम समय में तैयार कर देता है। इसमें दो गेजिंग ऑपरेटरों को आधे घंटे तक व्यस्त रखना पड़ता था।

जहाज निर्माण: घुमावदार पतवार खंडों को अस्थायी फिक्स्चर पर रखा गया है और किनारों को स्थिति में तैयार किया गया है; पोर्टेबल स्वचालित फ़ीड मशीनें घुमावदार शेल के साथ रेंगती हैं, थोड़ी विकृत प्लेट पर भी ±0.5 डिग्री कोण सटीकता बनाए रखती हैं।
दबाव {{0}वेसल और बॉयलर की दुकानें: एएसएमई अनुभाग VIII को अनुदैर्ध्य सीम के लिए दोहराने योग्य जे -तैयारी की आवश्यकता होती है। कोल्ड बेवलिंग ऑक्सी ईंधन द्वारा छोड़ी गई ऑक्साइड त्वचा को खत्म कर देती है, इसलिए ऑटो वेल्डिंग स्टेशन बिना किसी रुकावट के चलते हैं।

पवन -टावर उत्पादन: 30 मीटर लंबे और 4 मीटर व्यास वाले टावर के डिब्बे रोलर बेड पर घूमते हैं, जबकि प्लेट बेवलिंग मशीन एक रेल पर चलती है, जो एक साथ ऑपरेशन में 30 डिग्री बाहरी और 8 मिमी आंतरिक बेवल का उत्पादन करती है।
पाइपलाइन निर्माण: 25 मिमी लाइन पर फील्ड {{0} संयुक्त बेवेल्स {{2} पाइप को बैटरी से संचालित पोर्टेबल इकाइयों का उपयोग करके खाई में डाला जाता है, जिससे भारी ऑक्सी {{4} प्रोपेन रिग्स की आवश्यकता समाप्त हो जाती है और पेट्रोकेमिकल टर्नअराउंड में चिंगारी का खतरा कम हो जाता है।

परिचालन लाभ
परिशुद्धता: 0.1 डिग्री दोहराव के साथ 0-60 डिग्री तक डिजिटल कोण समायोजन और एक अंतर्निर्मित लैंडिंग गेज गारंटी देता है कि प्रत्येक बेवल डब्ल्यूपीएस से मेल खाता है।
गति: 1 मीटर × 25 मिमी कार्बन - स्टील का किनारा 45 सेकंड में तैयार किया जाता है; ग्राइंडर के साथ एक ही काम में 12 मिनट लगते हैं और पांच फाइबर डिस्क की खपत होती है।
सुरक्षा: मिलिंग कटर पूरी तरह से बंद हैं; ऑपरेटर बस मशीन का मार्गदर्शन करते हैं या ऑटो{0}फ़ीड की निगरानी करते हैं, जिससे 125 डीबी गॉजिंग शोर और 1 400 डिग्री स्लैग का जोखिम समाप्त हो जाता है।

लागत: श्रम में 70% की गिरावट आती है और उपभोज्य लागत मुट्ठी भर कार्बाइड आवेषण (≈ यूएसडी 0.08 प्रति मीटर बेवल) तक गिर जाती है। मशीन आमतौर पर संचयी बेवल लंबाई के 300 मीटर के भीतर अपने लिए भुगतान करती है।
सामग्री की अखंडता: कोल्ड मशीनिंग से कोई ऑक्साइड नहीं निकलता, कोई HAZ क्रैकिंग नहीं होती, और कोई विकृति नहीं होती; डाउनस्ट्रीम एनडीटी अस्वीकृति दर में 30-50% की गिरावट आई है।

विशिष्ट तकनीकी विशेषताएं
सेंसर के साथ स्वचालित फ़ीड {{0}आधारित सामग्री का पता लगाने{{1}यदि प्लेट समाप्त हो जाती है, तो हेड पीछे हट जाता है और ड्राइव रुक जाती है, जिससे कटर दुर्घटना को रोका जा सकता है।
स्प्रिंग के साथ फ्लोटिंग मिलिंग हेड {{0}लोडेड एंटी {{1} शॉक सिस्टम ±3 मिमी प्लेट समतलता विचलन की भरपाई करता है, जिससे एक समान गहराई सुनिश्चित होती है।
रिवर्सिबल चेसिस {{0}प्लेट को दोबारा स्थापित किए बिना नीचे की तरफ मिलिंग करने के लिए मशीन को 180 डिग्री तक पलटें, जिससे डबल {2}वी जोड़ों पर उत्पादकता दोगुनी हो जाएगी।
चौड़ी मोटाई वाला लिफाफा {{0}एक मॉडल 6-120 मिमी प्लेट और 80 मिमी तक की बेवल ऊंचाई को एक बार में संभालता है, जिससे 18 मिमी तक ऊपरी किनारा हटा दिया जाता है।
दो मिनट से कम समय में 30 डिग्री V से 45 डिग्री Y ज्योमेट्री में शीघ्रता से बदलाव करें। किसी शिम या अंशांकन की आवश्यकता नहीं है।

स्टेनलेस-स्टील किट{{1}लो{{2}स्पीड 1 400 आरपीएम मोटर, भोजन{{4}ग्रेड स्नेहक और गैर{5}फेरस गाइड रोलर्स डुप्लेक्स या 316एल प्लेट पर क्रॉस{6}संदूषण को खत्म करते हैं।
डेटा {{0}लॉगिंग विकल्प{{1}परमाणु, अपतटीय और एयरोस्पेस कोड कार्य में पूर्ण पता लगाने की क्षमता के लिए फ़ीड गति, बेवल कोण और सम्मिलित जीवन को रिकॉर्ड करता है।
सही कॉन्फ़िगरेशन चुनना
कम मात्रा में काम{{1}दुकान पर या साइट पर मरम्मत: पोर्टेबल हैंडहेल्ड स्टील प्लेट बेवेलर (40 मिमी से कम या उसके बराबर मोटी) टिल्ट टेबल और गाइड रेल के साथ।
मध्यम -वॉल्यूम निर्माण: 1.5 किलोवाट ड्राइव, 10-70 डिग्री कोण रेंज और मैन्युअल प्लेट लोडिंग के साथ स्वचालित प्लेट बेवलिंग मशीन।
उच्च {{0}वॉल्यूम, दो {{1}शिफ्ट ऑपरेशन: गैन्ट्री {{2}माउंटेड, सीएनसी {{3}नियंत्रित एज बेवलिंग मशीन रोलर कन्वेयर और शॉट के साथ एकीकृत {{4}ब्लास्ट लाइन; बेवल प्रोग्राम उसी एमईएस से चुने गए हैं जो प्लाज्मा कटिंग टेबल को चलाता है।

भविष्य में आपकी बढ़त को प्रमाणित करने के लिए तैयारी स्टेशन तैयार किया जाएगा
आधुनिक स्वचालित बेवलिंग मशीनें उद्योग के लिए तैयार हैं। एक ओपीसी{{4}यूए इंटरफ़ेस प्लांट के SCADA में वास्तविक समय डेटा (स्पिंडल लोड, इंसर्ट घिसाव, बेवल लंबाई) स्ट्रीम करता है, जिससे पूर्वानुमानित रखरखाव और कार्बाइड इंसर्ट के स्वचालित पुन: ऑर्डर की अनुमति मिलती है। लेजर आधारित प्लेट{{9}चौड़ाई माप, टेपर्ड प्लेटों को खिलाए जाने पर फ्लाई पर बेवल कोण को समायोजित करता है, जिससे भागों के बीच मैन्युअल सेट-अप खत्म हो जाता है। कुछ बिल्डर पहले से ही 48 वी डीसी टूल बैटरी द्वारा संचालित विद्युत चालित कटर हेड की पेशकश करते हैं, जिससे फैब्रिकेटर्स को ग्रीन-फील्ड निर्माण स्थलों के लिए "कॉर्डलेस" विकल्प मिलता है जहां 400 हर्ट्ज शिपयार्ड बिजली उपलब्ध नहीं है।

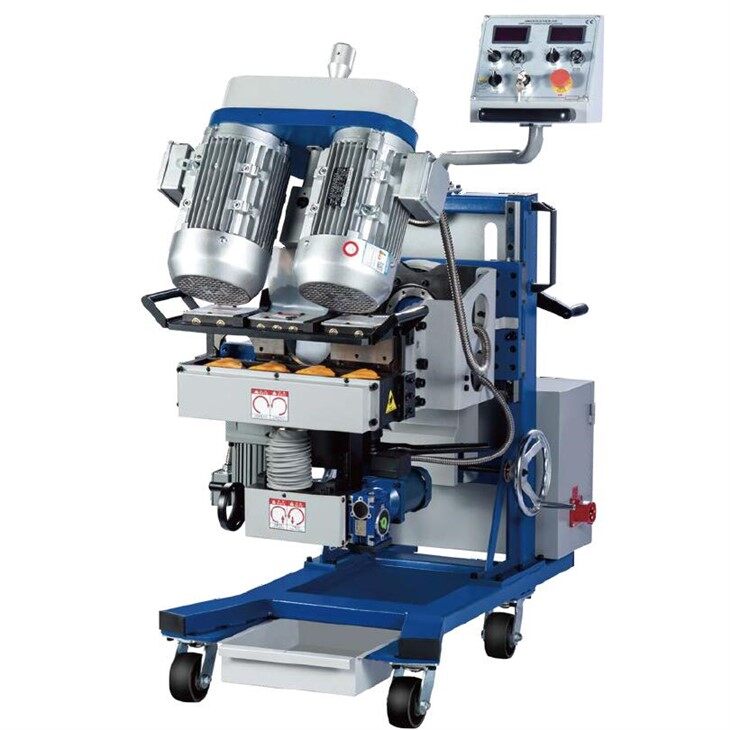

स्टील प्लेट बेवेलर एज बेवेलिंग मशीन LNBV80R

तकनीकी निर्देश
पावर वोल्टेज: AC380V50Hz
कुल शक्ति: 4920W
स्पिंडल स्पीड: 500~1050r/मिनट
फ़ीड गति: 0~1500मिमी/मिनट
क्लैंप की मोटाई: 4~80मिमी
क्लैंप की चौड़ाई: 60 मिमी से अधिक या उसके बराबर
प्लेट: 300 मिमी से अधिक या उसके बराबर
बेवेलएंगल: 060 डिग्री
सिंगल बेवलविड्थ: 15~20मिमी

बेवलविड्थ:0~70मिमी
शुद्ध वजन: 380 किग्रा
